Entre le centre et Boutonnet, des logements anciens où l'ajout d'un appareil puissant (four, plaque, sèche-linge) dépasse vite la capacité du tableau.
Ce que nous rencontrons à Beaux-Arts
Dans les logements anciens, le tableau a souvent été dimensionné pour des usages plus modestes. L’arrivée d’une plaque, d’un four ou d’un sèche-linge demande son propre circuit et un calibre cohérent avec la section du câble.
Entre le centre ancien et Boutonnet, Beaux-Arts rassemble des logements anciens dont les tableaux ont été dimensionnés pour une autre époque : un réfrigérateur, quelques lampes, un poste de radio. Aujourd’hui, un foyer y fait fonctionner une plaque de cuisson, un four, un lave-linge, un sèche-linge, parfois une climatisation. Chaque appareil puissant devrait avoir son propre circuit, avec un câble de section adaptée et un disjoncteur de calibre cohérent. Quand ce n’est pas le cas, le disjoncteur saute, ce qui est normal puisqu’il fait son travail, ou, plus grave, il ne saute pas alors que le câble chauffe.
Un tableau typique à Beaux-Arts

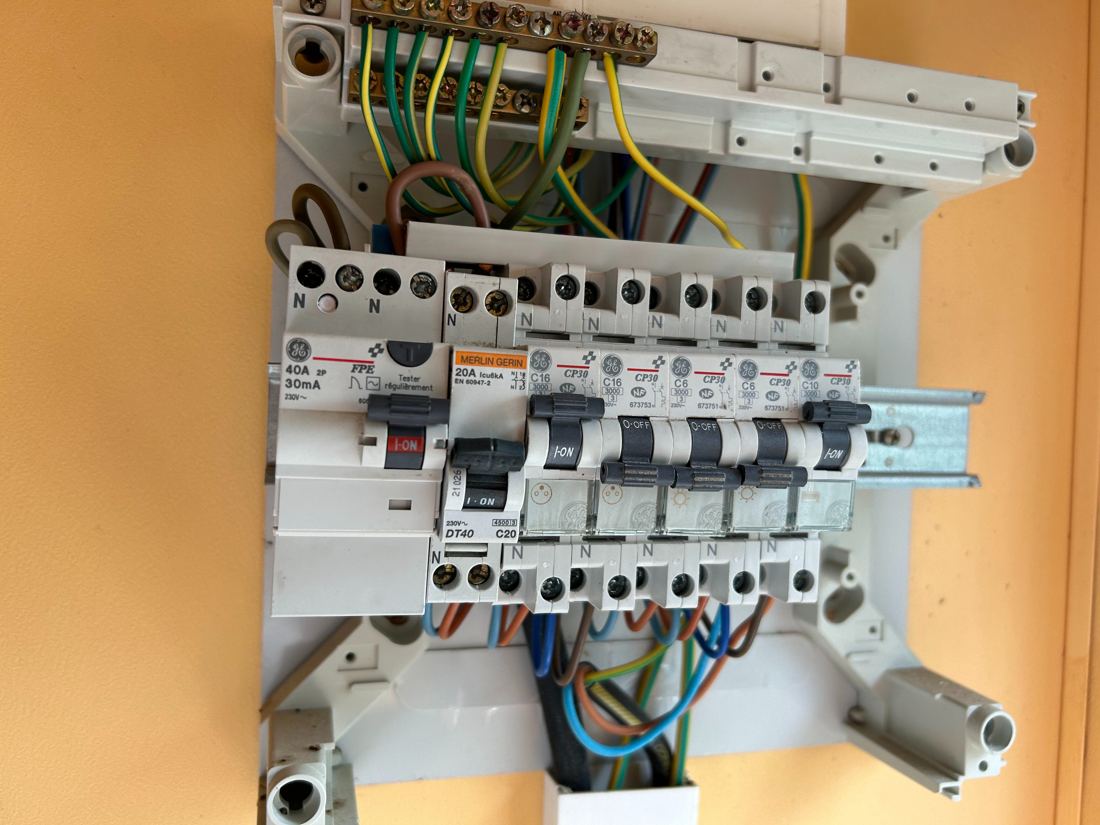

Ce que montre la photo : Différentiel GE 40 A 30 mA, disjoncteur Merlin Gerin C20 et petits disjoncteurs C16, C10 et C6 sur un tableau compact.
Sur la photo, un petit tableau compact réunit un différentiel GE 40 A 30 mA, un disjoncteur Merlin Gerin C20 et des disjoncteurs C16, C10 et C6. La question que nous posons toujours est la suivante : quelle est la section du câble qui part de ce disjoncteur ? Un C20 suppose du 2,5 mm² ; un C16 peut protéger du 1,5 mm². Si un disjoncteur déclenche après l’ajout d’un appareil, nous mesurons d’abord la charge réelle, puis nous la comparons au calibre. Si le câble est de section suffisante, nous remplaçons le disjoncteur défaillant ; sinon, nous créons un circuit dédié plutôt que de monter le calibre, ce qui ferait chauffer le câble.
Exemple type de situation rencontrée sur ce genre de tableau, pas un compte rendu de chantier daté.
Quatre situations fréquentes à Beaux-Arts
Disjoncteur et différentiel à Beaux-Arts
Après l’achat d’une plaque de cuisson, le disjoncteur saute à chaque cuisson : nous contrôlons la section du câble avant de choisir le calibre. La section du câble prime toujours sur le désir de ne plus entendre le disjoncteur sauter.
Dépannage d’urgence à Beaux-Arts
Une panne totale dans un appartement ancien : nous vérifions l’arrivée, le disjoncteur de branchement, puis chaque départ. Une fois le défaut localisé, on remet les circuits sains en service avant de s’occuper du circuit en cause.
Mise aux normes NF C 15-100 à Beaux-Arts
Un sèche-linge branché sur une prise d’éclairage : nous créons un circuit dédié avec la protection adaptée. Le circuit dédié est protégé par un disjoncteur adapté et repéré clairement sur le tableau.
Rénovation de tableau à Beaux-Arts
Un tableau à fusibles qui n’a plus de place : nous le remplaçons par un coffret avec une réserve pour les ajouts futurs. La réserve de place évite de refaire le tableau lors de l’achat d’un nouvel appareil.
Nos conseils pour votre logement à Beaux-Arts
- Avant d’installer un four ou une plaque, demandez quelle ligne l’alimentera : une prise d’éclairage ne convient pas.
- Ne remplacez jamais un disjoncteur par un calibre supérieur pour qu’il ne saute plus : c’est ensuite le câble qui chauffe.
- Dans un logement ancien, faites vérifier la terre : sans elle, le différentiel 30 mA ne protège pas aussi bien.
- Avant d’acheter un gros appareil, demandez-nous de vérifier le circuit qui l’alimentera.
Une urgence à Beaux-Arts ? Coupez le disjoncteur général, puis appelez le 07 67 18 92 41 : nous répondons 24h/24.
Questions fréquentes à Beaux-Arts
Pourquoi mon disjoncteur saute-t-il quand j’allume la plaque ?
Soit la plaque tire plus que le calibre prévu, soit le circuit est partagé avec d’autres appareils. Une plaque de cuisson demande normalement une ligne dédiée de 6 mm² avec un disjoncteur de 32 A.
Peut-on ajouter un circuit dans un tableau déjà plein ?
Cela dépend de la place disponible. Quand il ne reste aucune place, on remplace le tableau par un coffret plus grand plutôt que d’empiler des protections.
